Гидроаккумулятор. Назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.


Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

  • Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
  • Обеспечение минимального запаса воды
  • Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос.

Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.


Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в системе поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В 200 литровом гидроаккумуляторе при следующих установках:

Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 70 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:


Vt = K x Amax x ((Pmax+1) x (Pmin +1)) / (Pmax - Pmin) x (Pвозд. + 1)


Amax — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
Pmax —давление выключения насоса, бар
Pmin — давление включения насоса, бар
Pвозд. — давление в воздушной полости гидроаккумулятора, бар

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Pedrollo JSWm 2AX со следующими установками:

Pmax = 3,0 бар
Pmin = 1,8 бар
Pвозд. = 1,6 бар
Аmax = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)


Vt = 31,41 литр


Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.



Сравнение товаров (0)


Гидроаккумулятор Aquapress AFC 100SB

Гидроаккумулятор Aquapress AFC 100SB

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Горизонтальная модель расширительн..

3013.00грн

Гидроаккумулятор Aquapress AFC 2

Гидроаккумулятор Aquapress AFC 2

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

500.00грн

Гидроаккумулятор Aquapress AFC 200SB

Гидроаккумулятор Aquapress AFC 200SB

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Горизонтальная модель расширительн..

6455.00грн

Гидроаккумулятор Aquapress AFC 33 SB

Гидроаккумулятор Aquapress AFC 33 SB

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Горизонтальная модель расширительн..

924.00грн

Гидроаккумулятор Aquapress AFC 50SB

Гидроаккумулятор Aquapress AFC 50SB

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Горизонтальная модель расширительн..

1609.00грн

Гидроаккумулятор Aquapress AFC 8

Гидроаккумулятор Aquapress AFC 8

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

546.25грн

Гидроаккумулятор Aquapress AFC-24 SBA

Гидроаккумулятор Aquapress AFC-24 SBA

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Горизонтальная модель расширительн..

725.00грн

Гидроаккумулятор Aquapress AFC15

Гидроаккумулятор Aquapress AFC15

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

694.00грн

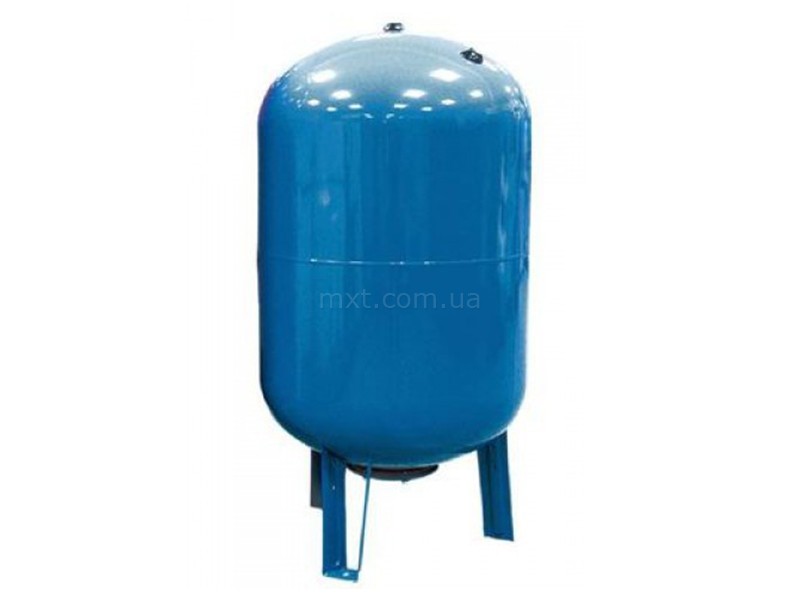

Гидроаккумулятор Aquapress AFCV 100

Гидроаккумулятор Aquapress AFCV 100

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

2813.00грн

Гидроаккумулятор Aquapress AFCV 150

Гидроаккумулятор Aquapress AFCV 150

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

3921.00грн

Гидроаккумулятор Aquapress AFCV 200

Гидроаккумулятор Aquapress AFCV 200

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

6325.00грн

Гидроаккумулятор Aquapress AFCV 300

Гидроаккумулятор Aquapress AFCV 300

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

9085.00грн

Гидроаккумулятор Aquapress AFCV 50

Гидроаккумулятор Aquapress AFCV 50

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

1718.00грн

Гидроаккумулятор Aquapress AFCV 500

Гидроаккумулятор Aquapress AFCV 500

Гидроаккумуляторы Aquapress AFC используются в системе водоснабжении для хранения и перекачки питьевой воды и других жидкостей, схожих по плотности и составу с водой.Баки предназначены для накопления ..

13899.00грн

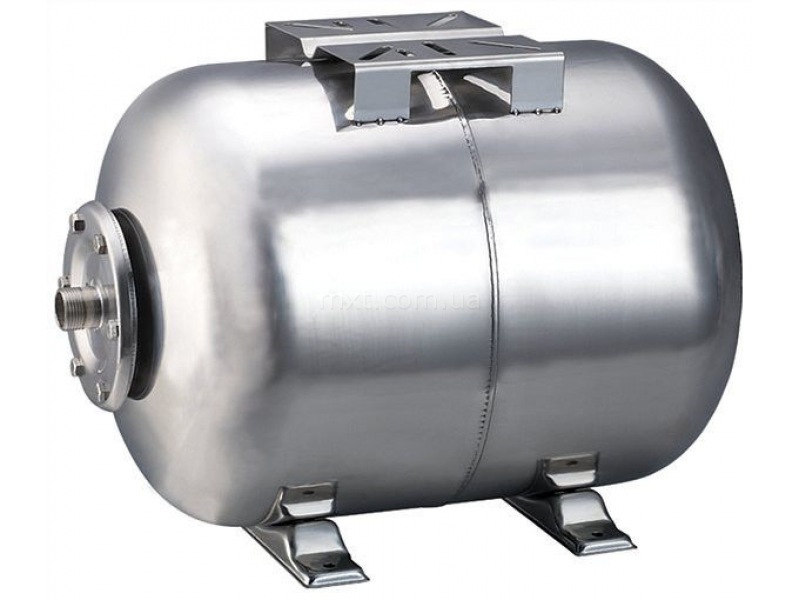

Гидроаккумулятор нержавеющий Aquapress AFC 24SB SS
