Насосная станция:
Насос оригинал Pedrollo JSWm 2AX
Бак 24л Aquapress
Штуцер 5ти выводной Pedrollo
Реле PM 5 Italtecnica
Шланг и манометр тоже производства Италия
Серия JSW включает в себя самовсасывающие электронасосы центробежного типа. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса. Заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные пробки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая явление самовсасывания. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.
Благодаря надежности, простоте в эксплуатации и экономичности, этот насос нашел свое применение, в быту, в коммунальном секторе, в промышленности: для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов и садов.
Использование насоса рекомендовано для перекачки чистой воды без примесей абразивных частей и химически неагрессивных жидкостей к материалам, из которых выполнены детали насоса. Установку насоса желательно производить в закрытых помещениях или в местах, защищенных от негативного влияния атмосферы.
Ограничения использования:
- Манометрическая высота всасывания: до 9м
- Температура жидкости: от -10 °C до +40 °C
- Температура окружающей среды: до +40 °C
- Максимальное давление в корпусе насоса: 6,5 бар
- Непрерывная работа: S1
- При заводских настройках реле, давление воздуха в баке 1,5 бар(а.т.м.)
Патенты-Марки-Модели
- Европейский патент n° 72753
Исполнение по заказу
- Специальное механическое уплотнение
- Другое напряжение питания или частота 60 Гц
- Степень защиты: IP55

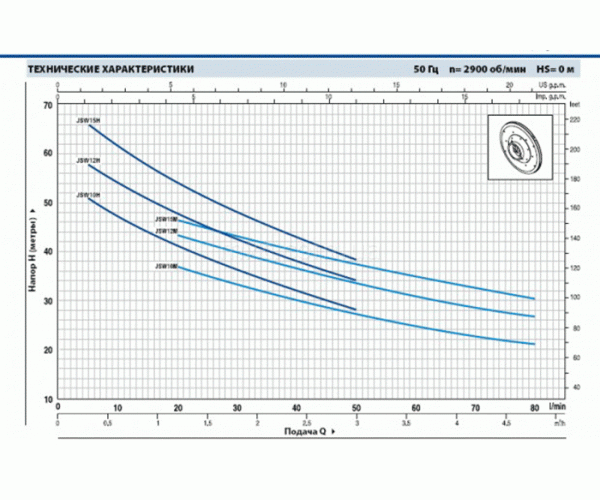

Технические характеристики:
- Рабочее напряжение: 1~230 В
- Область применения: Водоснабжение Повышение давления Скважинные
- Напор MAX: 55 м
- Производительность MAX: 4.8 м3/ч
- Мощность насоса (МАХ раб.): 1,1 кВт
- Высота всасывания: До 9 метров
- Температура: Холодная вода
- Подключение тип: Резьба
- Тип насоса: Поверхностный Скважинные Автоматические насосные станции Центробежные насосы
- Диаметр выходного патрубка: 1" (25мм)
- Диаметр входного патрубка: 1" (25мм)
- Вес:: 23.0 кг
- Размеры ДхШхВ: 540х315х507 мм
- Гарантия: 1 Год
- Страна производитель: Италия
Конструкция
Положение | Деталь насоса | Конструктивные характеристики |
1 | Корпус насоса | Чугун, патрубки с резьбой ISO 228/1 |
2 | Крышка | Нержавеющая сталь AISI 304 |
3 | Группа эжекторов | Noril GFN2V |
4 | Рабочее колесо | Noril GFN2V |
5 | Ведущий вал | Нержавеющая сталь EN 10088-3 - 1.4104 |
6 | Механическое уплотнение | Неподвижное кольцо - Керамика, Вращающееся кольцо - Графит, Эластомер-NBR |
7 | Подшипники | Закрытого типа-сталь |
8 | Конденсатор | 25 μF |
9 | Электродвигатель | Однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. |
Технические характеристики | |
Мощность кВт/Вт | 1,1 |
Давление насоса (max), м | 58 |
Производительность насоса (max), л/мин | 70 |
Габариты | |
Длина, мм | 540 |
Ширина, мм | 315 |
Высота, мм | 507 |
Вес, кг | 23 |
Насосная станция Pedrollo HF JSWm 2AX/24CL
- Производитель: Pedrollo
- Модель: HF JSWm 2AX/24CL
- Наличие: Есть в наличии
- 8341.63Грн
-
6723.11Грн
